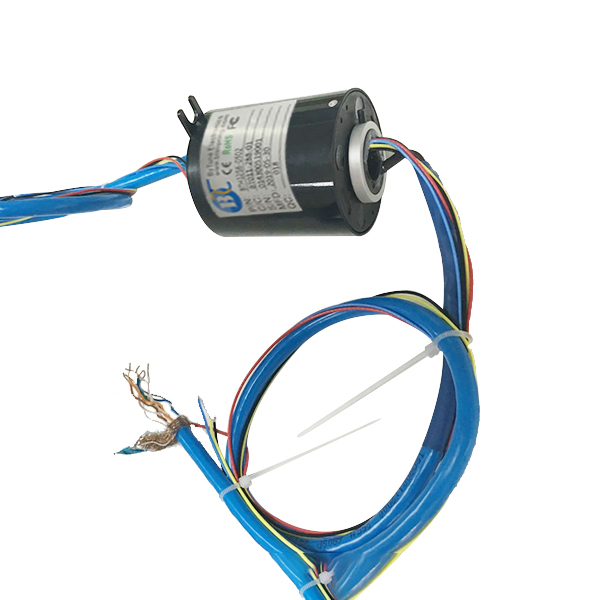

以太網信號滑環過孔導電環 此款BTH1256過孔導電滑環也是以太網信號滑環，如產品圖中展示可見，藍色皮套套住的較粗的就是傳輸以太網信號的線，所以此款滑環既能傳輸電流信號的同時也能傳輸以太網信號，并且實現旋轉效果，此外RJ45的接口或其它可選。此以太網信號滑環內徑 12mm,外徑56mm,電流路數為4路, 每路2A,以太網信號傳輸千兆以上,特殊絕緣設計避免電流及其它電磁干擾，回波損耗小，插入損耗小，無丟包、串碼等現象，電流信號與以太網信號傳輸穩定，工業以太網信號也可支持。深圳比爾德滑環定制一直是我們的優勢，我們不僅支持以太網信號滑環定制，也可接受其它信號傳輸，或者是氣液壓與電流功率傳輸定制。歡迎各種聯系方式的來電定制垂詢！樣品可供！交貨快！物流配送安全快！
產品參數PRODUCT PARAMETERS | 電氣技術指標Electrical Data | | 通路數 | 4路（其它更多更少路數可選） | | 額定電壓Rated Voltage | 240v,380v,600v或更高可選 | | 額定電流Rated Current | 每環5A或更高可選 | | 絕緣電阻Insulation Resistance | ≥1000MΩ@500 VDC | | 絕緣強度Dielectric Strength | 1000VAC@50Hz 60s | | 動態電阻Electrical Noise | ≤7 mΩ | | 誤碼率BER | 10E-11 | | 機械技術指標Mechanical Data | | 過孔直徑Inner Diameter | 56mm | | 額定轉速Rated Speed | 500轉/分鐘 | | 防護等級IP Grade | IP54,IP56(或更高可選) | | 力矩Torque | ≤9.25g·m | | 導線規格Lead Size | 26AWG,22AWG,17AWG,14AWG UL,鐵氟龍高溫線 | | 殼體材料Housing Material | 鋁合金或工程塑料 | | 接觸材料Contact Material | 貴金屬(金、銀) | | 環境性能 Environmental Performance | | 工作溫度Working Temperature | -40℃~+100℃ | | 工作濕度Operating Temperature | 60%RH或更高 | | 認證 Certified | CE,RoHS ,FCC,SGS |

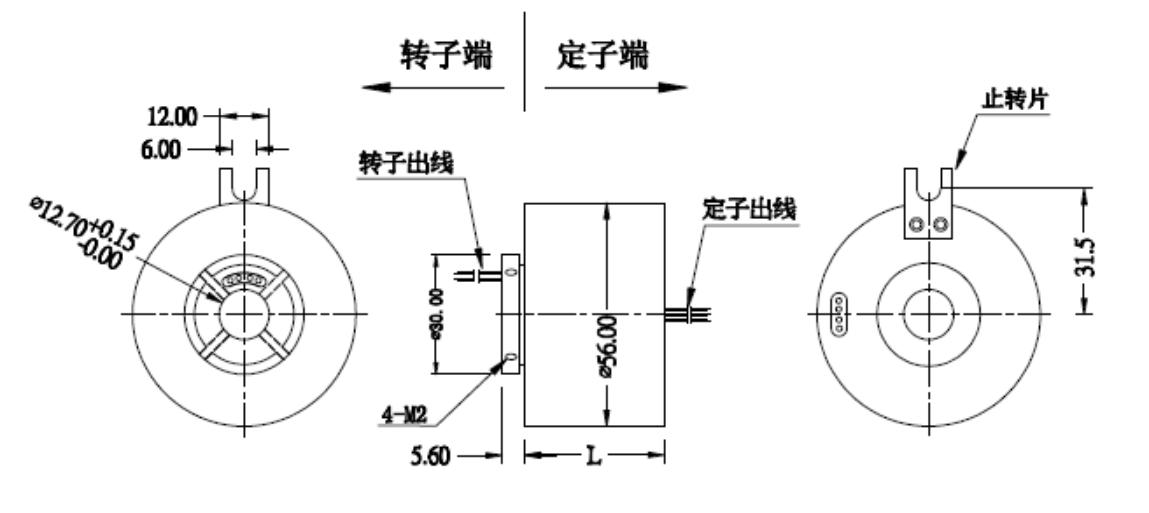

產品圖紙Product introduction
技術特點Technical characteristics ★百兆以太網、千兆以太網與電流信號同時傳輸 ★RJ45端子接口，或其它接口類型可選 ★可靠?jī)?nèi)部銅環鍍金，貴重金屬刷線簇 ★特殊焊線技術，導線與銅環和刷線連接可靠 ★電流信號、視頻信號、以太網等30多種信號可兼容傳輸 ★可組合氣液壓旋轉接頭、光纖旋轉接頭等其它旋轉設備使用
典型應用Typical applications | 吹灌旋一體機 | 搬運機器人 | | 注塑機械臂 | 重型塔臺設備 | | 磁性離合器 | 包裝設備 | | 雷達通訊設備 | 大型攝影攝像設備 | | 成纜機 | 坦克車 |
可選項 | 轉速 | 出線方向 | 路數 | 導線長度 | | 殼體材料 | 軍用級別 | 端子類型 | 電流、電壓 | | 內徑、外徑、長度 | 專用屏蔽導線 | 工作溫度（-60℃~+230℃） | 氣壓/液壓 混合 | | 信號及電源可單獨混合傳輸 | 防護等級可選 IP51~IP68 | 特殊環境定制（防震、高溫） | 安裝方式（可選法蘭安裝 |
以上所提到的均可進行非標定制，如果沒有合適的標準產品，可根據您的要求定制
|
