6路5A內徑70mm盤式導電滑環 產品介紹： 比爾德BTP070-0605，通孔直徑70mm,外形扁平，類似盤狀，故稱為盤式電滑環。專門為在垂直方向有高度限制的旋轉系統而設計。全鋁合金結構,接觸材料采用貴金屬 超硬鍍金處理，運轉穩定、電阻波動小、噪音低、壽命長； 360度連續旋轉傳輸動力和數據信號； 盤式徑向?qū)щ娀h(huán)采用一體式和分離兩種式設計；一體式盤式滑環可以提供實心或者過孔不同尺寸選擇；分離式盤式滑環采用PCB板設計，提供分離的轉子和定子，能滿足用戶高度限制的需求。
產品參數PRODUCT PARAMETERS | 電氣技術指標Electrical Data | | 通路數 | 標準1-24路 | | 額定電壓Rated Voltage | 240v,380v,600v或更高可選 | | 額定電流Rated Current | 每環5A,10A,15A,20A或更高可選 | | 絕緣電阻Insulation Resistance | ≥1000MΩ@500 VDC | | 絕緣強度Dielectric Strength | 1000VAC@50Hz 60s | | 動態電阻Electrical Noise | ≤7 mΩ | | 機械技術指標Mechanical Data | | 過孔直徑Inner Diameter | 70mm | | 額定轉速Rated Speed | 60轉/分鐘 | | 防護等級IP Grade | IP54(可選IP68) | | 力矩Torque | ≤9.25g·m | | 導線規格Lead Size | 22AWG,17AWG,14AWG UL,鐵氟龍高溫線 | | 殼體材料Housing Material | 鋁合金或工程塑料 | | 接觸材料Contact Material | 貴金屬(金、銀) | | 環境性能 Environmental Performance | | 工作溫度Working Temperature | -40℃~ 80℃ | | 工作濕度Operating Temperature | 60%RH或更高 | | 認證 Certified | CE,RoHS ,FCC,SGS |

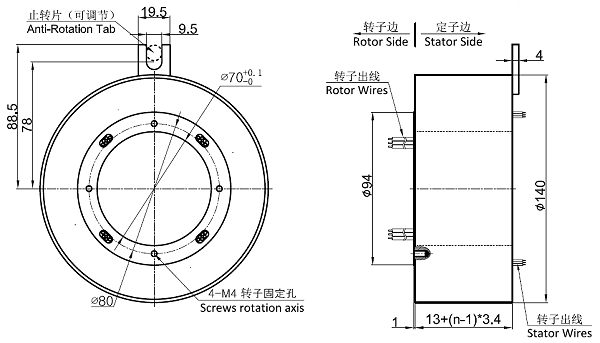

產品圖紙Product introduction 技術特點Technical characteristics
◆360度無限制旋轉，動力及信號混走； ◆盤式滑環厚度小,節省空間, 橫向空間不受限制； ◆彈片觸點采用貴金屬,抗干擾設計,信號傳輸穩定可靠； ◆超長使用壽命,免維護,安裝便捷,無需潤滑劑； ◆采用堅固的鋁合金外殼設計,耐高溫電纜； ◆可傳輸以太網,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服電機信號,編碼器信號,應變片,熱電偶等信號；
典型應用Typical applications
◆旋轉門，旋轉平臺，測試設備等領域 ◆工業自動化設備，焊接機器人，旋轉傳感器等領域 ◆醫療儀器設備，醫用CT,制藥設備，送藥設備等領域； ◆安檢設備，展臺設備等領域， ◆雷達系統，天線系統等領域； ◆機床轉臺，自動化轉臺，軍用坦克等領域；
可選項Options
可選項 | 轉速 | 出線方向 | 路數 | 導線長度 | 殼體材料 | 軍用級別 | 端子類型 | 電流、電壓 | 內徑、外徑、長度 | 專用屏蔽導線 | 工作溫度 | 氣壓/液壓 混合 | 特殊環境定制（防震、高溫） | 安裝方式（可選法蘭安裝） | 防護等級可選 IP51~IP68 | 信號及電源可單獨混合傳輸 |
|
