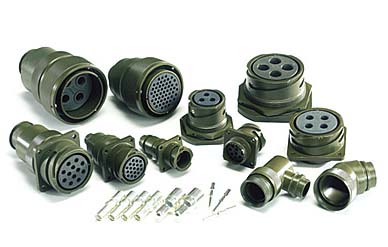

VG95234系列產品是根據歐洲標準VG95234設計和制造的。該產品廣泛應用在通信設備中，包括飛機和電源或信號傳遞到地面的設備(坦克和裝甲車)。它同樣是卡口式連接的結構，易于插合分離，并增加了電磁屏蔽的結構。

應用領域

通信設備，航空，航天，車輛運輸，船舶，飛機附件設備，工業和機械設備，測量和醫療設備，計算機等。(也可使用到一般工業領域，提供可靠的電氣性能，機械性能和環境性能。)

殼體類型

• J1, J2, N1, N2, S1, U1, U2 –墻裝式插座
• F – 線纜插頭
• A, B1, B2 – 盒裝式插頭
• C1, C2 – 雙艙穿墻插座
• D, G, H, L, M, R1 – 直式插頭
• E, E1, K – 彎式插頭(90°)

殼體尺寸
10SL, 14S, 16S, 16, 18, 20, 22, 24, 28, 32 and 36
接點排列
參考: MIL-STD-1651A
接觸件型別
P—插針
S—插孔
鍵位
W. X. Y. Z. (參考: MIL-STD-1651A)

材料和鍍層

殼體 -高等級鋁合金
-鍍鎘橄欖褐色
絕緣體 -氯丁橡膠
封嚴體 -氯丁橡膠
接觸件 -銅合金，鍍硬銀

特性

-電氣性能

額定電流
接觸件規格: - - - #20 - #16 #16S - #12 - - #8 - - #4 - - - #0
最大電流(安): - - 8A - - -22A- - - -41A - 74A- -135A - -245A
工作電流(安): -- 7.5A - - 13A - - - 23A - -46A- -80A- - 150A
絕緣電阻≥1000MΩ

-機械性能

機械壽命
至少500次插拔
振動
200 m/s at 10-2000Hz
防護等級
IP67 -符合DIN40050
接觸件固定性 (牛)
接觸件規格- -#16 - - #12 - -#8 - - #4 - - #0
承受力(N) - - 35N - - 55N- 80N -90N - 95N

-環境性能

溫度范圍
-65℃ ~ +175℃(鍍鎘)
鹽霧
-MIL-STD-1344 方法 1001
-鹽含量: 5%
-時間: 500小時
高溫壽命
MIL-DTL-38999 段落 4.7.33.1
液體浸漬
MIL-STD-1344 方法 1016
