S11-疊鐵芯配電變壓器

產品特點 Features of products
S11-M型系列三相油浸配電變壓器是國家科技新產品，在新型S9系列產品結構設計的基礎上進行開發的。設計的主導思想是滿足產品的可靠性，提高產品的性能，設計中根據新S9產品的實際情況，重新調整了一些損耗系數及結構，使損耗設計值更符合實側值；同時進行了優化設計，合理確定銅鐵比例，使材料成本最低，結構也更合理。
鐵芯：Iron core；
采用高導磁、低損耗的優質高性能硅鋼片，降低了空載損耗
繞組和器身：Core and winding assembly
全系列高壓繞組采用層式結構：500kVA及以下產品中，低壓繞組為層式
結構：Structure
630kVA及以上產品低壓采用新型螺旋式。器身裝配總結了新S9配電變壓器成熟經驗，器身裝配后成為一個牢固的整體，保證產品滿足電氣性能和突發短路時的機械強度要求。
本系列產品為全密封結構，保證了變壓器油與外界空氣的隔絕，防止了油的老化，提高了變壓器的運行可靠性。油箱采用波紋油箱：在箱壁上下各開一長孔，以促進油在波紋片是的循環。這種油箱工藝簡單，機械強度高，油的流動性及散熱能力提高了，焊接效果好，不易滲漏。

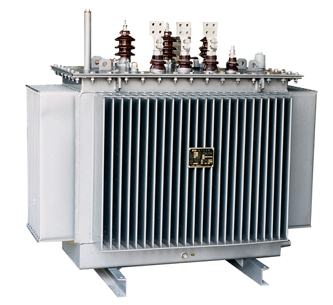

S11-M疊鐵芯配電變壓器
