橡膠壩自動化控制系統（橡膠壩監測系統）

作者：donghong 發布日期：2012-8-7 10:36:46點擊：292

概述

橡膠壩自動化監控系統基于先進的PLC控制技術和現場總線方式實現信息的交換和管理，系統集保護、測量、控制、信號采集和運行管理為一體，通過通訊網絡、PLC、計算機和專業的監控軟件使用戶的監控系統透明化，是一套提高水利自動化系統安全性、可靠性和管理水平的智能化系統。

橡膠壩綜合管理自動化系統充分運用了現代電子技術、計算機技術、通訊網絡技術、控制技術的最新發展，通過智能測控終端實現了對蝶閥，水泵，水位，發電機組等設備的分散數據采集和集中監控管理。

橡膠壩綜合管理自動化系統為用戶提供了完整的橡膠壩自動化監控解決方案，同時具有良好的開放性，可以方便地與其它自動化系統和智能裝置進行通訊，實現自動化系統間相互通訊和信息共享。

系統主要特點及功能

● 分布式網絡結構，系統配置靈活，易于擴充和升級；

● 豐富多彩的圖形界面，簡單易學，使用方便；

● 系統配有完善的應用功能軟件，具有豐富的組態工具；

● 軟件模塊化設計，測試和調整程序簡化；

● 采用靈活多變的網絡結構設計，支持工業以太網、各種現場總線；

● 采用工業以太網作為通訊網絡，把分散測量和控制的信息快速有效地聯網，形成一個完整的通訊網絡，配置計算機監控系統，簡化了網絡系統設計，提高了可靠性。PLC直接上網；

● 系統實時性好，抗干擾能力強，可抗靜電干擾、電磁干擾及射頻干擾，可防灰塵、防潮；

● 人機接口功能強，操作方便；

● 采用符合國際標準的通訊規程：RS232/485、MODBUS；

● 視頻圖像監控系統也可納入水閘自動化監控系統中。

● 自動監測被控閥門開度及工況

● 自動監測閘門上下游水位

● 根據操作規程自動控制閘門啟、閉

● 自動/手動控制兼容

● 具備閥門開度自動控制或流量自動控制

● 計算各閘門過流量、合計流量及各泄水建筑累計過水總量

● 可具有閉路電視監視操作過程功能

● 可具有操作過程記錄功能

● 可具有操作過程查詢、檢索功能技術指標

● 傳感器：具有壓力、液位和溫度測量

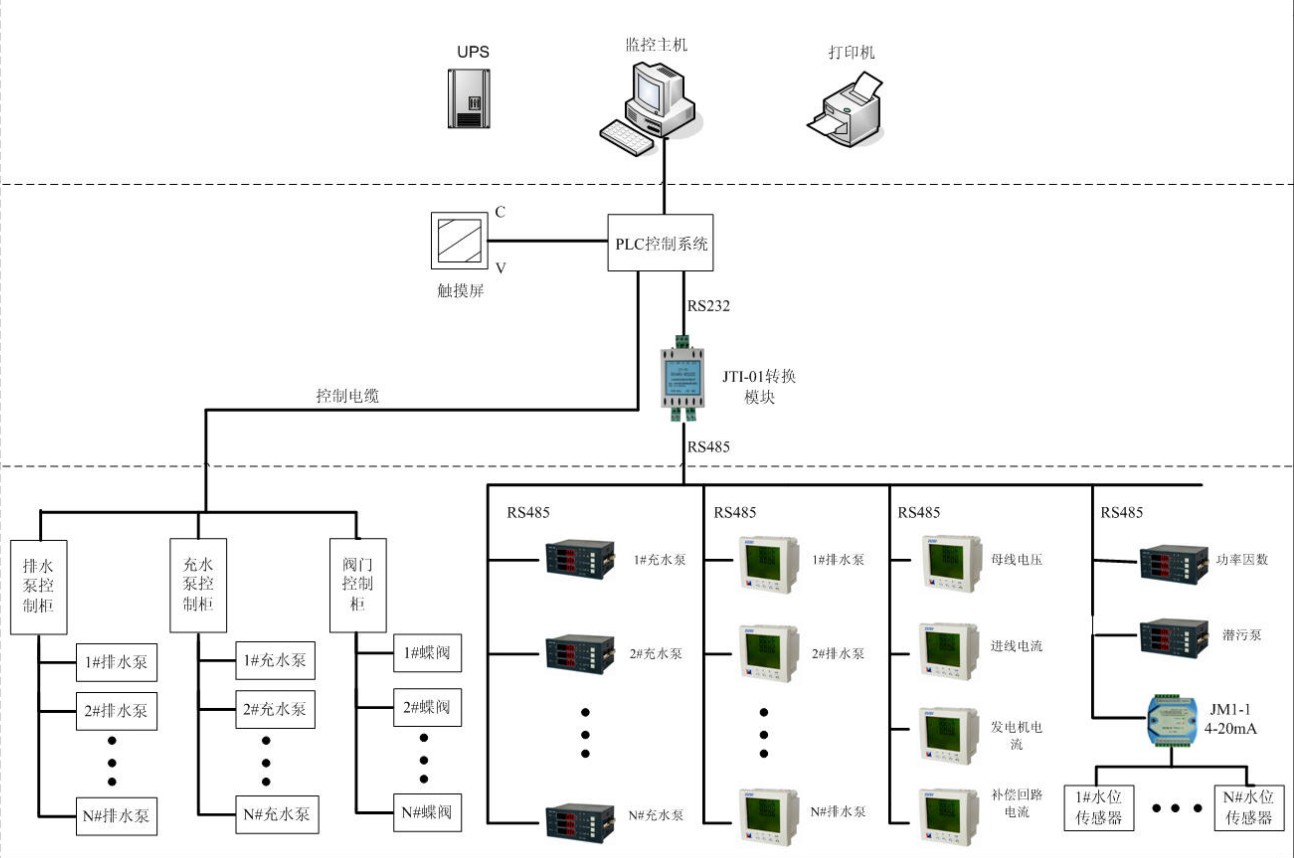

● 監控網絡結構：分層、分布式

● 信號傳輸方式： 有線（光纜或電纜）

● 軟件工作平臺：Windows或WindowsNT

我公司可以根據客戶的要求提供以下技術和服務：

● 高低壓配電柜、保護裝置● 現場操作箱、柜● 自控系統● 視頻圖像（閉路電視）系統● 儀表系統安裝● 全廠電氣安裝等

系統應用領域

新建、擴建或改建的大、中、小型灌溉、排水及工業、城鎮供水中的橡膠壩自動化監控系統；河道和水流域治理中的橡膠壩自動化監控系統；
