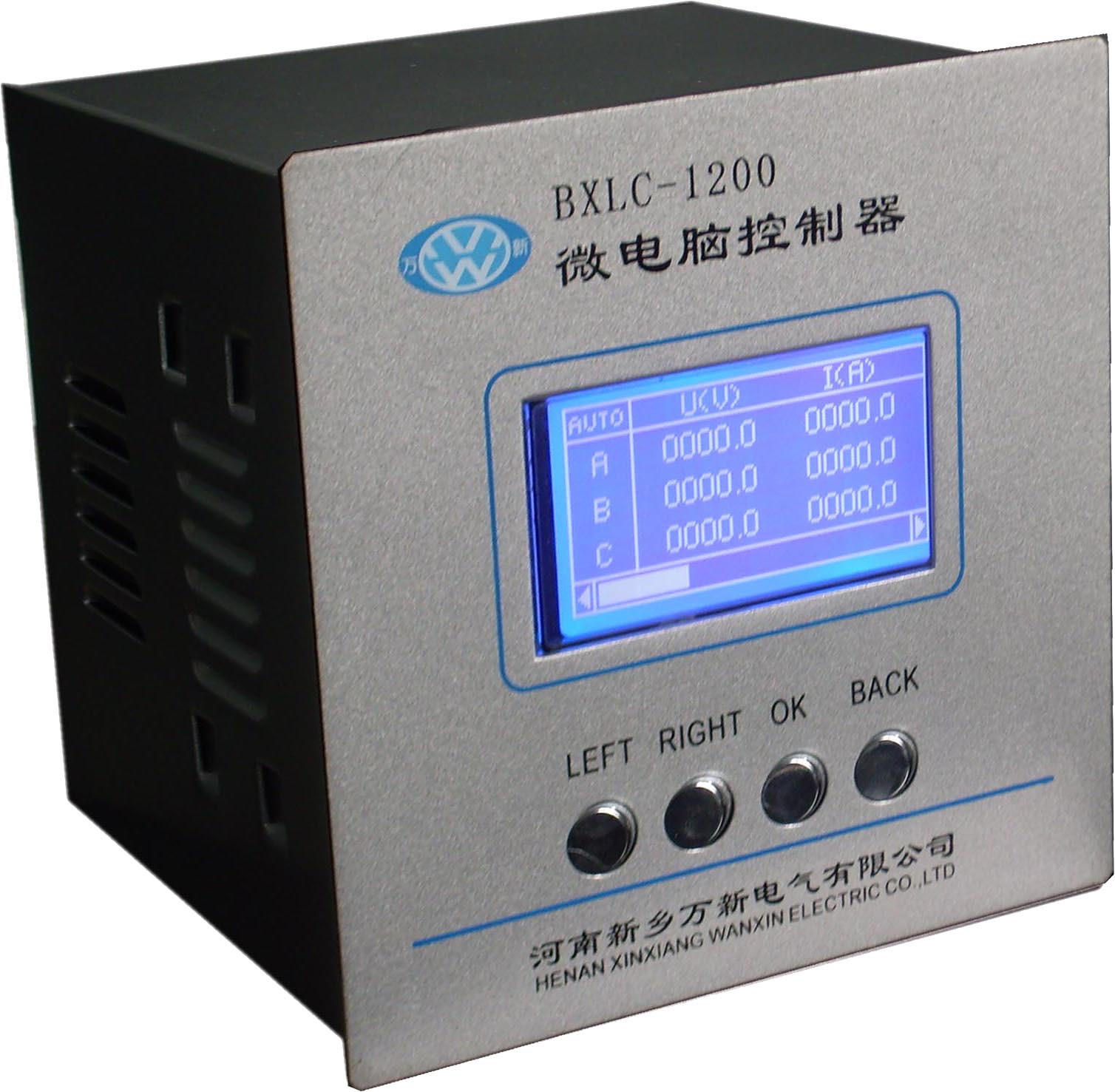

BXLC-1200無功補償控制器

新鄉市牧野區萬新電氣有限公司

產品型號:
產品價格:	價優
產品品牌:	萬新

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：郭奇

所在區域：	河南.新鄉
辦公地址：	解放大道北40號
郵　　編：	453000
電　　話：	03733519686
移動電話：	18603735707
傳　　真：	沒填
電子郵件：	wbqdz@126.com

公司主頁：	http://www.wxdqi.com

詳細描述:

BXLC-1200系列無功補償微電腦控制器，適用于0.4KV線路，三相平衡不平衡皆可，可抗諧波干擾，顯示功能齊全，可顯示三相電壓，電流，有功，無功，還可顯示線路三相電壓電流諧波畸變率。自由設定工作模式，應用范圍廣泛，性價比最高是無功補償?shù)淖罴堰x擇。

BXLC-1200微電腦控制器采用多任務操作系統內核，投切方案采用一步補償?shù)轿�，�?shí)現了對每個電壓周波的跟蹤補償；交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、通訊、故障報警、電網諧波分析、無功補償?shù)裙δ�，可以控�?/SPAN>16路電容組,可以直接連接電腦進行聯機操作。主要應用于配電網，監測配電變壓器、配電線路運行狀態和補償電網無功，根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。

測量精度

電壓： ≤ 0.5%

電流： ≤ 2.0%

功率因數： ≤ 1.0%

時 間： ≤ 1秒/天

輸入采樣限量

電壓： 0～ 1000V (PT 電壓)

電流： 0～ 5A (CT 電流)

電源供應

AC/DC 176～265V / 25VA

抗干擾

共模2500V，差模1000V

環境溫度

-15℃～+50℃

相對濕度

≤95% (25℃時)

控制器尺寸

長 138mm、寬138ｍｍ、深127ｍｍ

1.[主界面]功能說明

圖1 主界面

主界面有5個功能項，分別是實時數據、參數設置、諧波分析、工作狀態和時間設置。

按鍵說明

[左鍵]向上選擇菜單項

[右鍵]向下選擇菜單項

[OK 鍵]進入所選功能界面

2.[實時數據]功能說明

實時數據顯示系統的基本數據。

按鍵說明

[左鍵]向左翻頁

[右鍵]向右翻頁

[BACK鍵]返回主界面

3.[參數設置]功能說明

參數設置主要是設置系統運行的各項參數，以保證系統正常穩定的運行。需要輸入密碼進入。（出廠密碼0001）

3.1輸入密碼按鍵操作

[左鍵]循環對所選數字進行加1

[右鍵]循環選擇每位數字

[OK 鍵]進入所選參數設置選擇界面

[BACK鍵]返回主菜單

3.2參數選擇按鍵操作

[左鍵]選擇上一項功能菜單

[右鍵]選擇下一項功能菜單

[OK 鍵]進入所選界面

[BACK鍵]返回主菜單

3.3基本參數界面按鍵說明

[左鍵]

在查看狀態可以移動到上一個參數；

在修改狀態將參數值減1。

[右鍵]

在查看狀態可以移動到下一個參數；

在修改狀態將參數值加上1。

[BACK鍵]

在查看狀態將返回到參數設置選擇界面；

在修改狀態將返回到查看狀態。

[OK 鍵]

在查看狀態按下[OK鍵]彈出修改對話框進入修改狀態；

在修改對話框中按下[OK]會保存修改過的參數并返回到查看狀態；

3.4投切模式界面按鍵說明

[左鍵] 選中上一個模式

[右鍵] 選中下一個模式

[BACK鍵] 返回到參數設置選擇界面；

[OK 鍵]選定當前工作模式，選定模式后相應模式將出現√號。

4.[諧波分析]功能說明

顯示系統諧波詳細數據。

按鍵說明

[左鍵]選擇電壓諧波界面。

[右鍵]選擇電流諧波界面

[OK 鍵]進入所選界面

[BACK鍵]返回主菜單

5.[工作狀態]功能說明

顯示系統的電容投切狀態。

按鍵說明

[左鍵]使用自動投切方式。

[右鍵]使用手動投切方式

[OK 鍵]進入所選界面

[BACK鍵]返回主界面

手動投切按鍵說明

[左鍵]選擇上一路電容；

[右鍵]選擇下一路電容；

[OK 鍵]對所選電容進行投/切操作；

[BACK鍵]返回投切方式選擇界面。

6.[時間設置]功能說明

顯示系統當前的時間。

按鍵說明

[左鍵]

在查看狀態可以移動到上一個參數；

在修改狀態將參數值加1。

[右鍵]

在查看狀態可以移動到下一個參數；

在修改狀態將參數值減1。

[BACK鍵]

在查看狀態將返回到主菜單界面；

在修改狀態將返回到查看狀態。

[OK 鍵]

在查看狀態按下[OK鍵]進入修改狀態；

在修改對話框中按下[OK]會保存修改后的時間值。

附表：

表:參數含義解釋

參數	含義	取值范圍	備注
CT	電流變比	1-9999	電流互感器變比，例如電流互感器變比為1000A:5A，CT設置為200。默認值=40
PT	電壓變比	1-10	例如PT=3表示電壓等級為220*3=660V。默認值=1
UL	電壓下限	0-100%	欠壓點，控制器電壓基準為220V*PT（相電壓），當電網電壓與電壓基準的比值百分比低于此值時報警并切除所有已投電容直至報警解除．
UH	電壓上限	0-200%	過壓點，控制器電壓基準為220V*PT（相電壓），當電網電壓與電壓基準的比值百分比當電網電壓高于上限時控制器切除所有已投電容．
HV	諧波越限保護	0-99%	電壓諧波總畸變率上限，當電網含諧波超過門限時報警并切除所有已投電容直至報警解除。
CSL	目標功率因數下限	0.85L-1.00-0.85C	補償目標，當系統功率因數補償?shù)缴舷夼c下限之間時無論系統所缺無功多少不再進行投切動作．當?shù)陀谙孪迺r(shí)進行投動作，高于上限時進行切動作．如果上限和下限為同一個值，可視為只有一個目標功率因數．下限的設定值不能高于上限．單位L表示感性，C表示容性。容性值大于感性值。默認值=1.00
CSH	目標功率因數上限	0.85L-1.00-0.85C
TD	投切延時	(1-9999)*20ms	投切的延時時間，以20ms為基準單位，實際投切延時為設定值×20ms。例如設定為10時，投切延時為10×20ms=200ms。默認值=1
MT	電容回差	0.5-1.0	例如MT=0.8表示某路所設容值為100Kvar,系統把此路電容當作100Kvar×0.8=80Kvar進行操作．單位C表示實際電容值。默認值=1.0.（此參數一般只針對一路，主要針對系統選擇最佳投切組合的最后一路，屬于精補參數）
BT	波特率	1200-9600bps	與上位機通訊的傳輸速率，與上位機保持一致。默認值=9600
ID	機器地址	1-99	由上位機尋址的唯一確認編號，同一網內終端控制器不能設置相同編號。默認值=0
LUG	共補電容數	0-16	受投切模式限制， a)共分模式時：共補電容組數，有公式(LUG+LUF3)<=16，此值受LUG*影響。 b)濾波/循環模式時：不可更改。
LUF	分補電容數	0-5	受投切模式限制， a)循環模式時：分補電容組數，有公式(LUG+LUF3)<=16，此值受LUF*影響。 b)濾波/循環模式時：不可更改。
C01-C16	電容值	0-999	實際投入電網容值
