V5011 P

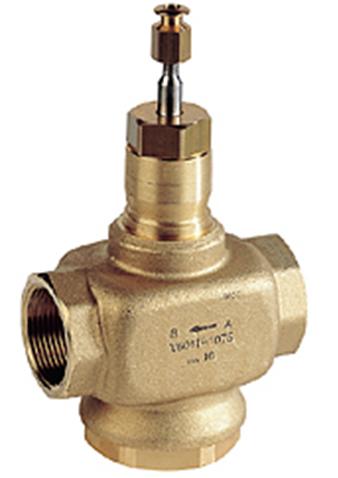

二通螺紋線性閥門PN16
V5011P1004  V5011P1012  V5011P1020  V5011P1038
V5011P2036  V5011P2002  V5011P2010  V5011P2028
特點
· BSPT 連接螺紋，紅銅材質
· 低泄漏率（≤ 0.05％的CV）
· 50:1 量程穩定符合VDI/VDE2173 要求
· 彈簧負載，自調節組合
· 精確定位，保證溫度控制
· 可與直接耦合電子和氣動執行器相匹配
· 口徑從DN25 ~ DN50
等百分比用水系統控制，線性比用于蒸汽控制
· 不銹鋼閥塞，金屬間閥座
· 配有可替換維修部件
V5011 P
二通螺紋線性閥門PN16
應用
V5011P 二通螺紋線性閥可用于蒸汽， 水和50% 以上甘醇的
HVAC 應用，它可用于二位或連續調節控制，此閥不能用于燃氣
應用。

技術規格
型號
V5011P 閥： 二通螺紋線性閥，可用于蒸
汽，水或甘醇，BSPT 連接
管螺紋，等百分比特性閥塞。
V5011P1xxx： 用于水系統
V5011P2xxx： 用于蒸汽系統
V5011P1xxx，V5011P2xxx： 正作用閥( 閥桿向下為關閉)
閥門口徑與流通能力

表1 閥門口徑與流通能力
閥體口徑（英寸） 流量能力（CV）
1/2 0.73
1/2 1.16
1/2 1.85
1/2 2.9
1/2 4.7
3/4 7.3
1 11.7
1-1/4 18.7
1-1/2 29..3
2 46.8

管道連接：BSPT 內螺紋
閥座： 不銹鋼，可替換
ANSI 閥體等級：150PSI（16PN）
閥桿： 不銹鋼
閥塞： V5011P1xxx 水系統閥為銅材質，
V5011P2xxx 蒸汽系統閥為不銹鋼材質
行程： 20mm
泄漏： 0.05%CV
類型： 二通，垂直作用
閥體： 紅銅
介質壓力溫度范圍：
水： 2 ~ 120℃最大1600Kpa
120 ~ 170℃最大1490Kpa
當介質水溫度超過150℃，閥門所配的執行器ML7420/
ML7421 需用高溫組件43196000-001/002, 此時執行器應
用溫度范圍可擴展到220℃ .
蒸汽： 120℃最大1.0bar V5011P1xxx
171℃最大6.9bar V5011P2xxx
閥門流量特性
水： 等百分比（V5011P1xxx）
蒸汽： 線性比（V5011P2xxx 見圖1）
閥門關斷壓力 見圖2 和表2 至3。

表2 V5011 P1xxx 閥與電動閥門執行器的關斷壓力表
a 流體溫度限制壓力變化見閥體溫度／壓力比
表3 V5011 P2*** 與電動閥門執行器的關斷壓力表
靜水條件下最大壓力差： 20psi 壓差（139kPa）
量程穩定度： 50:1 符合VDI/VDE2173
尺寸： 見圖3
a 流體溫度限制壓力變化見閥體溫度／壓力比
閥門口徑（NPT，英寸）
使用IV調節馬達配Q5001連桿
ML6421A，B
ML7421A，B
ML6425A，
BML7425A，B
ML7984
ML6874
1422N 711N 355N 1800N 600N 711Nc
1/2in.（Cv=.73 to 2.9） 1600kPa a 1600kPa a 1600kPa a 1600kPa a
1/2in.（Cv=4.7） 1600kPa a 1600kPa a 1600kPa a 1600kPa a
3/4 1600kPa a 911kPa 1600kPa a 1600kPa a
1 1600kPa a 1322kPa 633kPa 1600kPa a 1000kPa 1322kPa
1-1/4 1600kPa a 850kPa 392kPa 1600kPa a 700kPa 850kPa
1-1/2 1203kPa 556kPa 260kPa 1500kPa 460kPa 556kPa
2 681kPa 323kPa 120kPa 850kPa 260kPa 323kPa
閥門口徑（NPT，英寸）
使用IV調節馬達配Q5001連桿
ML6421A，B
ML7421A，B
ML6425A，
BML7425A，B
ML7984
ML6874
1422N 711N 355N 1800N 600N 711N
1/2in.（Cv=.73 to 2.9） 700kPa a 700kPa a 700kPa a 700kPa a
1/2in.（Cv=4.7） 700kPa a 700kPa a 700kPa a 700kPa a
3/4 700kPa a 700kPa 700kPa a 700kPa a
1 700kPa a 700kPa a 633kPa 700kPa a 700kPa a 700kPa a
1-1/4 700kPa a 700kPa a 392kPa 700kPa a 700kPa a 700kPa a
1-1/2 700kPa 556kPa 260kPa 700kPa a 460kPa 556kPa
2 681kPa 323kPa 120kPa 700kPa a 260kPa 323kPa
替換部件：見圖4
馬達與執行器連桿匹配表：
電動氣動
ML6421/ML6425 MP953（ except13″)
ML7421/ML7425
ML7984/ML6874
Mod IV w/Q5001
