高速電容投切開關（無觸點可控硅開關） 新鄉市牧野區萬新電氣有限公司

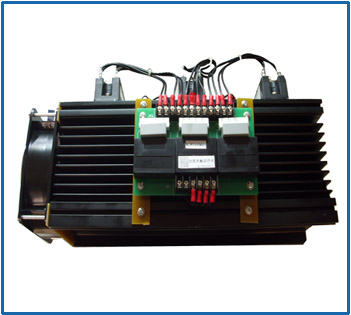

高速電容投切開關（無觸點可控硅開關）
產品型號: MTK-3
產品價格: 價優
產品品牌: 西門康

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 郭奇
所在區域： 河南.新鄉
辦公地址： 解放大道北40號
郵　　編： 453000
電　　話： 0373-3519686
移動電話： 18603735707
傳　　真： 空
電子郵件： flagest@163.com
公司主頁： http://www.wxdqi.com

詳細描述:

適合可控硅投切電容器無功動態補償裝置。
1.2 產品特點
·高可靠的可控硅電壓過零觸發，三相獨立控制。
·有自同步功能，免去傳統可控硅電路認定同步和相序的麻煩，使用與調試方便。
·一體化結構，接線簡單，互換性好。
·工作可靠,有非常強的抗干擾能力，適用性強。
2  技術參數
2.1 觸發輸出：六路寬脈沖列觸發。
觸發電流峰值≥200mA
觸發電壓峰值≥6V
2.2 輸入控制信號：A、B、C三路分別獨立控制，直流控制電壓輸入DC12V
2.3 適用電壓: 三相AC 400V系統，50Hz
2.4 使用環境：環境溫度 -25 — +75℃
相對濕度≤85%
無導電塵埃和腐蝕性氣體
3  過零觸發板工作原理

晶閘管無觸點開關兩端電壓經電阻降壓送到光電耦合器,當交流電壓瞬時值與電容器的殘壓相等時晶閘管上電壓為零,這時光電耦合器上輸出1個負脈沖｡此脈沖寬度大約150μs,脈沖反相后與投入指令相“與”后啟動多諧震蕩電路輸出脈沖,然后經過功率放大和隔離電路去觸發相應的晶閘管｡晶閘管一經觸發就保持導通,相應的電容器便投入運行｡由于晶閘管導通后端電壓接近為零,只要投入指令存在,觸發脈沖串就一直輸出,保證了晶閘管可靠導通｡當投入指令撤消時,觸發脈沖便停發,晶閘管在電流過零時斷開,直到單片機下次發出投入指令才選擇在零電壓點重新投入｡
