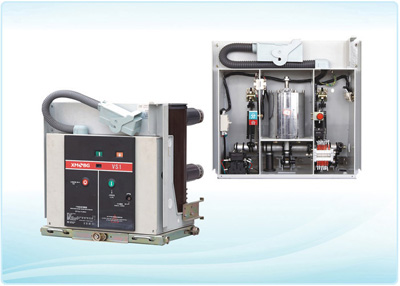

品牌 廈門施耐德寶光 型號 VS1
極數 3P 額定頻率 50（Hz）
額定絕緣電壓 12K（V）  滅弧方式 真空斷路器
機械壽命 3（萬次）  產品認證 ISO9001
ZN73-12戶內永磁真空斷路器是三相交流50Hz，額定電壓為12kV的戶內裝置，可供工礦企業，發電廠及變電站電氣設施的控制及保護之用，并適用于頻繁操作的場所。
該斷路器可進行頻繁的操作，具有多次開斷性能。
該斷路器設計成前后分裝結構，既可作為固定式安裝的單元，也可與底盤車配裝作單獨手車使用。
該斷路器采用永磁操作機構，具有零部件數量少，操作程序簡單、可靠性高等特點。

二、正常使用環境條件
a.環境溫度不大于＋40℃，不低于－30℃；
b.海拔高度≦1000m;
c.空氣相對濕度：日平均值不大于95％，月平均值不大于90％；
d.地震烈度不超過8度；
注：偏離正常使用條件可與制造廠家協商解決。

三、產品型號、名稱及意義

四、技術數據：
表1.ZN73-12戶內永磁真空斷路器 主要技術參數

序號
 名稱
 單位
 數量

1
 額定電壓
 kV
 12

2
 額定絕緣水平
 1min工頻耐壓
 kV
 42/48

額定雷電沖擊耐壓
 kV
 75/85

3
 額定操作順序

 0-t-co-t1-co*

斷路器
型號
 額定
電流
 額定開斷電流kA
 額定短路關合電流kA
 額定短路持續時間
 開斷
次數
 機械
壽命

VS1-12/M
 630、1250
 20/20
 50/63
 4
 100
 40000

1250、1600、
2000、2500
 31.5
 80
 4
 50
 40000

1600、2000、
2500、3150
 40
 100
 4
 30
 40000


*注：20、25、31.5kA  t=0.3s  t1=180s

表2：斷路器調整后機械特性參數

序號
 名稱
 單位
 數據

1
 觸頭開距
 mm
 11±1

2
 接觸行程
 mm
 3.5±1

3
 三相分閘同期性
 ms
 ≤2

4
 合閘觸頭彈跳時間
 ms
 ≤2

5
 合閘觸頭接觸壓力
 N
 20kA
 25kA
 31.5kA
 40kA

2000±200
 2400±200
 3100±200
 4750±250

6
 平均分閘速度
 m/s
 1.0－1.4

7
 平均合閘速度
 m/s
 0.6－0.9

8
 分閘時間
 ms
 ≤60

9
 合閘時間
 ms
 ≤100

10
 燃弧時間
 ms
 ≤15

11
 開斷時間
 ms
 ≤65

12
 動靜觸頭累計允許磨損厚度
 mm
 3


表3：永磁操作機構的技術參數

序列
 項目
 單位
 參數

1
 動鐵芯行程
 Mm
 35

2
 合閘控制電流
 A
 1A

3
 分閘電流
 A
 2.6A

4
 額定操作電壓
 V
 DC220V


五、結構
1、  斷路器總體結構
ZN73-12戶內永磁真空斷路器可分為固定式和抽出式兩種，詳見圖5、6。總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分分為三相落地式結構，真空滅弧室縱向安裝在一個管狀的絕緣筒內，絕緣筒由環氧樹脂采用APG工藝澆鑄而成，因而它特別抗爬電，這種結構設計，大大地減少粉塵在滅弧室表面聚積，不僅可以防止真空滅弧室受到外部因素的影響，而且可以確保即使在濕熱及嚴重污穢環境下，也可以對電壓效應呈現出高阻態。
2、  永磁操動機構

詳見圖1、2（圖略）

圖1、永磁操動機構示意簡圖

圖2、外型圖

永磁操作機構共由七個零件組成：1為靜鐵芯，為機構提供磁路通道；2為動鐵芯，是整個機構中最重要的運動部件；3、4為永久磁體，為機構提供保持時所需的動力；5、6為分閘線圈；7為驅動桿，是機構與斷路器傳動機構的聯接紐帶�？朔�了傳統電磁機構和彈簧機構的固有弊端，取消了傳統機構中易損的儲能、鎖扣機械裝置，具有結構簡單、壽命長、性能可靠、耐磨損、免維護的特點。

六、工作原理
1、  永磁操動機構原理
當斷路器處于合閘或分閘位置時，線圈中無電流通過，永久磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作信號時，合閘或分閘線圈中的電流產生磁勢，動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由于動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過彈簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。由上述可知，永磁操動機構是通過將電磁鐵與永久磁鐵特殊結合，來實現傳統斷路器操動機構的全部功能：由永久磁鐵代替?zhèn)鹘y(tǒng)的脫鎖扣機構來實現極限位置的保持功能，由分合閘線圈來提供操作時所需要的能量�？梢钥闯觯�由于工作原理的改變，整個機構的零部件總數大幅減少，使機構的整體可靠性有可能得到大幅提高。由于永磁機構本身的特點，可以提高斷路器的可靠性，同時合分閘特性又只與線圈參數有關，因此永磁機構的分合閘特性可以通過電子或微機系統來控制，實現速度特性的智能控制，具有自檢測功能�？刂苹芈房刹捎秒娮涌刂�、外接合閘直流接觸器，其控制原理詳見圖3、4：（圖略）

圖3、雙穩態永磁操動機構電子控制原理圖

圖4 外接直流接觸器控制原理圖

2、  滅弧室滅弧原理
ZN73-12戶內永磁真空斷路器采用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由于觸頭的特殊結構，在觸頭間隙中也會產生適當?shù)目v磁場，促使真空電弧保持為擴散型，并使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或聚在觸頭表面和罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅，達到分?jǐn)嗟哪康�，由于該真空斷路器采用磁場控制真空電弧，因而具有�?qiáng)而穩的開斷電流的能力。
