品牌 廈門施耐德寶光 型號 FN12-12
類型 高壓負荷開關 額定電壓 12K（V）
額定電流 125/630（A） 額定頻率 50（HZ）
FN12戶內高壓負荷開關-熔斷器組合電器
●概 述
FN12-12D和FN12-12DR組合電器是額定電壓12kV、額定頻率50Hz的三相高壓開關設備用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流、關合短路電流、熔斷器組合電器可開斷短路電流，配裝接地開關的負荷開關，可以承受短路電流，主要用于三相環網或終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護作用。
●型號含義
●主要技術參數
序號 項目 單位 FN12-12/630 FNR12-12/100-31.5
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 額定電流 A 630 125
4 雷電沖擊耐受電壓 kV 對地及相間75、隔離斷口85
5 1min工頻耐受電壓 kV 對地及相間42、隔離斷口48
6 額定熱穩定電流 kA 20（4S）
7 額定動穩定電流 kA 50
8 額定短路關合電流（峰值） kA 50 50
9 額定短路開斷電流（預期值） kA 31.5
10 額定轉移電流 kA 1.5
11 開斷空載變壓器容量 KVA 1250
12 額定電纜充電電流 A 10
13 機械壽命 次 4000
14 熔斷器觸發負荷開關分閘時間 S <0.06
15 接地開關熱穩定電流 kA 20（4S)
16 接地開關動穩定電流（峰值） ka 50
17 控制回路電源電壓
●FN12-12D/630-20戶內交流高壓負荷開關外形及安裝尺寸
1.靜觸頭部裝 2.動觸頭部裝 3.絕緣活門組裝 4.銘牌 5.活門聯動機構 6.活門軸組裝 7.操作機構組裝 8.地刀軸組裝
9.主軸轉動軸組裝 10.機架焊裝 11.加沖器組裝 12.聯鎖機構組裝 13.操作面板級裝

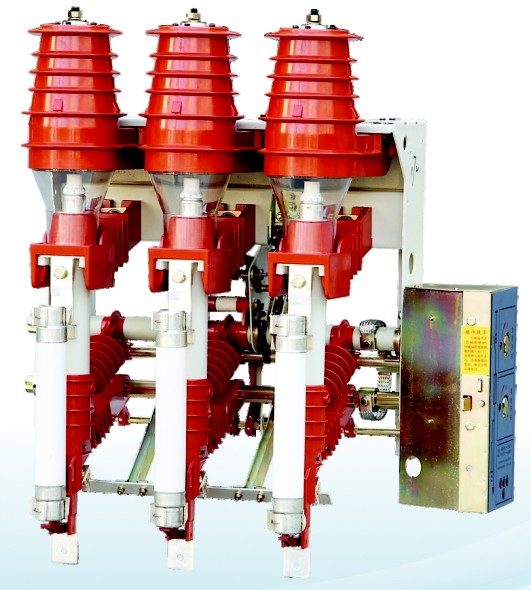

●FN12-12DR/100-31.5交流高壓負荷開關-熔斷器組合電器外形及安裝尺寸
1.熔斷器 2.靜觸頭部裝 3.動觸頭部裝 4.絕緣活門組裝 5.銘牌 6.活門聯動機構 7.活門聯動機構 8.地刀軸組裝
9.操作機構組裝 10.主軸轉動軸組裝 11.脫扣軸組裝 12.機架焊裝 13.回沖器組裝 14.聯鎖機構組裝 15.操作面板組裝
|
