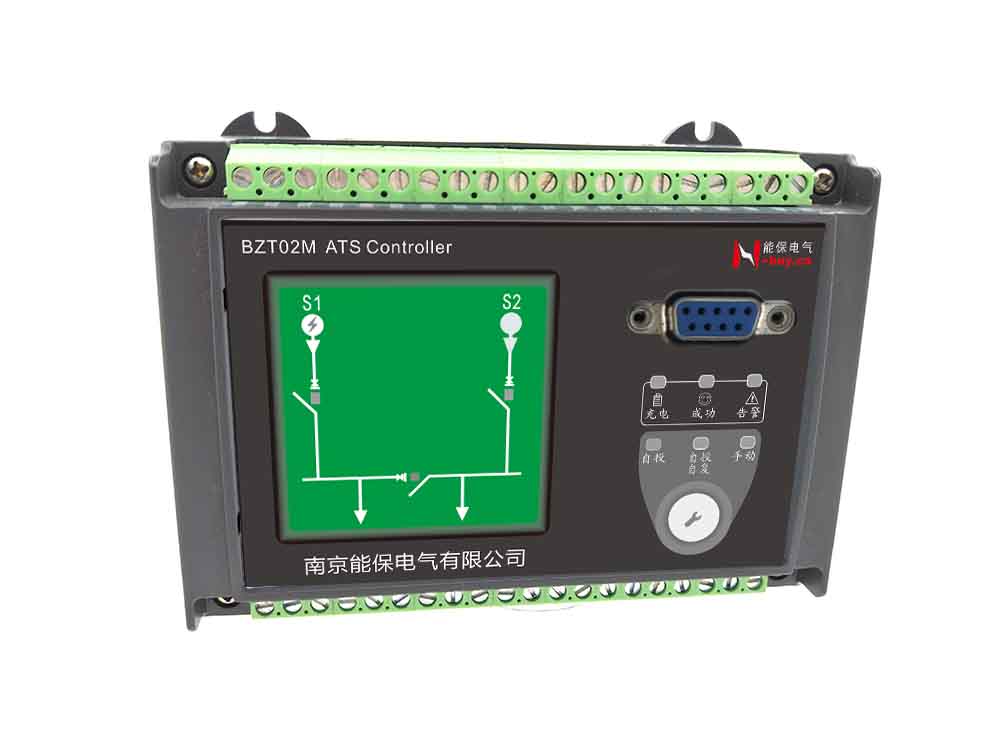

雙電源切換開關控制器 BZT02系列 南京能保    BZT02-Z、M、K型



BZT02系列雙電源切換開關控制器

在使用 BZT02 智能控制器前,請務必仔細閱讀以下的安全信息,如果使用時不按照以下指引操作,可能會導致產品故障,甚至人身傷害。

只有被授權的電工可以安裝和調試自動轉換系統。智能控制器配合斷路器實現自動轉換開關系統，當斷路器連接到主回路電源后不要試圖進行任何的安裝與維修動作。開始工作前，須確保斷路器處于測試狀態。

如果對如何使用BZT02 有疑問，請先將控制器退出使用。以下操作行為是必須禁止的，如果因此而產生的一切影響公司將不對產品和結果負責。

• 正進行斷路器維修或斷路器正在通電；
• 維修期間進行任何閉合/斷開斷路器非測試操作；
• 檢修期間未將裝置設置為“手動”模式；
• 在運輸過程中發生了明顯可見損壞；
• 工作不正常；
• 經過長時間的儲存；
如果裝置突然無故的執行操作,必須馬上將它從控制電路中隔離出來,切掉工作電源，如果采用內部供電請關閉進線采集電壓，如果外部供電請關閉供電回路，而后撥打 400-025-9008 進行產品服務或保修。

2. 縮略語解釋
ATS: 自動轉換開關;自動切換開關；
BZT02: BZT02 系列自動轉換開關控制器,BZT02 系列自動轉換裝置；
QF: 斷路器,低壓自動斷路器；
QFS1: S1 電源斷路器；
QFS2: S2 電源斷路器；
S1:路供電電源；
S2: 第二路供電電源；
按鍵：模式選擇按鍵；
Z 型： BZT02Z；
M 型： BZT02M；
K 型： BZT02K；

3. 參考標準
電磁兼容： EN50081-2， EN50082-2
環境條件： IEC 68-2-1， IEC68-2-2 和 IEC 68-2-3
EN-IEC 61000-4-2：電磁兼容-第 4-2 部分:試驗和測量技術 靜電放電抗擾度試驗
EN-IEC 61000-4-3：電磁兼容-第 4-3 部分:試驗和測量技術：射頻電磁場輻射抗擾度試驗（等級 3）EN-IEC
61000-4-4：電磁兼容-第 4-4 部分:試驗和測量技術：電快速瞬變脈沖群抗擾度試驗（等級 2/3） EN-IEC
61000-4-5：電磁兼容-第 4-5 部分:試驗和測量技術：浪涌(沖擊)抗擾度試驗（等級 1/2）
EN-IEC 61000-4-6：電磁兼容-第 4-6 部分:試驗和測量技術：射頻場感應的傳導騷擾抗擾度（等級 3）
EN-IEC 61000-4-8：電磁兼容-第 4-8 部分:試驗和測量技術：工頻磁場抗擾度試驗(等級 5)
EN-IEC 61000-4-11：電磁兼容-第 4-11 部分:試驗和測量技術：電壓暫降、短時中斷和電壓變化的抗擾度試驗（100ms/5S ,B， C 準據）
CISPR/IEC61000-6-3: 電磁兼容-第 6-3 部分: 通用標準 居住、商業和輕工業環境中的發射標準
IEC 60068-2-2: 電工電子產品環境試驗,第 2 部分：試驗方法 .試驗 B:高溫
IEC 60068-2-6: 電工電子產品環境試驗,第 2 部分：試驗方法 .試驗 Fc:振動(正弦)IEC 60068-2-27: 電
工電子產品環境試驗,第 2 部分：試驗方法 試驗 Ea 與導則:沖擊 IEC 60068-2-30: 電工電子產品環境試驗,第 2部分：試驗方法 試驗 Db：交變濕熱（12h+12h 循環）
IEC 60068-2-1: 電工電子產品環境試驗,第 2 部分：試驗方法 試驗 A:低溫

4.產品概述
BZT02 自動轉換開關控制器應用在當一路電源發生故障時通過另一路電源切換來確保負載供電應用中。BZT02 是通過斷路器完成自動轉換開關的切換功能，斷路器可以是塑殼斷路器、框架斷路器或隔離開關。BZT02 裝置監視兩路電源狀態且記錄以下故障： 和電壓（1.2*Ue>U>0.7*Ue）,缺相,電壓不平衡.
BZT02 控制器以及斷路器操作電源可以選擇采用內部或者外部供電， 默認情況下整個系統并不需要額外供電，其電源是直接從電壓采集回路中取得，當采用直流控制系統或者采用特殊控制電源時，需要訂貨前進行咨詢。
BZT02 工作模式有手動、自投、自投自復三種工作模式，在手動模式下，控制器可進入測試模式對斷路器及其回路進行測試，在自投、自復模式下，則由裝置預先設定的切換邏輯來控制。設置和調整參數可選配編程終端來實現， 產品出廠參數默認為大多數現場的切換時間； 充電完成、投切成功以及告警全部由裝置上的 LED來指示。
BZT02 適用于額定頻率為 50Hz 和 60Hz 的電源系統,同樣適用于單相，三相四線以及三相三線系統，通過外部接線方式的調整實現自動適應。
BZT02 是從代微機型到第二代網絡型目前已經升級到第三代智能型。內嵌 PLC 模塊，多種邏輯模塊選擇，BZT02 雙電源自動切換裝置一般安裝在配電系統低壓總進線位置。廣泛應用在高速鐵路、水電站、工礦企業、公用設施、數據中心、智能大廈以及城市管廊的低壓配電系統中， BZT02具有 WIFI 參數測量功能，通過配置相應的網關或手機端 APP 與云端管理系統連接，輕松實現數據的遠方管理功能.

5. BZT02 系列產品特點
● 一體化電源設計， 裝置工作電壓以及斷路器控制電源由裝置內部提供，優化資源配置使配線更簡單；
● 兼容性電源設計， 裝置兼容國內外常用斷路器如MMT、E-Max、3WT、EW45、CW1、RMW2等；并支持多種斷路器控制電源如：直流控制電源、380V控制電源以及220V控制電源；兼容單相系統和三相系統；
● 工作模式多樣， 裝置可工作在自投、自投自復或手動模式，傳統方式通過轉換開關或者控制字實現，修改繁瑣且綜合成本較高，尤其技改項目施工難度增加，本裝置通過密碼按鍵方式，靈活修改工作模式靈活、可靠、簡單；
● 電量采集簡單化， 通過采集兩段三相交流電壓量， 利用三相矢量分量算法以及開關狀態變化量智能區分系統故障、系統失壓、回路故障，從而可靠的進行投切邏輯判斷；
● 產品安裝簡單化， BZT02系列低壓雙電源控制器針對低壓配電系統工況設計，超小外型適用于GCK、GCS、GGD、MNS等各種抽出式、固定式及混合式的柜型安裝。具有方便安裝、布局合理、節約電纜、可靠高等優點；
● 資源配置豐富， 采用嵌入式 SOC（System On Chip）設計、32 位 DSP(Digital Signal Processing )內核，高 EMC（ Electro Magnetic Compatibility ） 設 計； 交 流 采樣 采用 優 化 全波 FFT （Fast FourierTransform）技術，軟件模塊化規范設計；
● 內嵌 PLC 模塊， 具有嚴格邏輯測試功能，邏輯閉環設計，確保電源切換可靠性，已經過二萬多現場考驗，且每年數千現場的增加中。
● 系統工況直觀， 雙電源控制器充電、動作成功以及告警型號全部直接顯示，極大方便現場調試、維護；
● 產品智能互聯，可與 KINGVIEW、FIX、WinCC 等軟件組網；可支持 WIFI 與 APP 互聯以及云管理系統交互。
● 現場顯示靈活，除本地顯示外可以選配中文液晶編程模塊，用于參數編程以及傳動試驗。
6. BZT02 系列產品型號及適用場合

7. 測試模式
在手動模式下，快速按 按鈕五下激活測試模式，此時所有的 LEDs 一起閃爍，閃爍五次后進入測試模式,進入測試模式后斷路器根據實際狀態進行指示，除斷路器之外所有 led 燈全部點亮，在測試模式下按 進行動作測試，請務必確保測試模式時斷路器在試驗位置，斷路器若加裝有機械連鎖結構以及額外的閉鎖合閘回路請注意檢查，才能不影響測試的過程和結果。不同型號的產品測試的動作順序如下。
Z 型 主備雙市電測試順序

M 型 雙市電帶分段測試順序

K 型 市電發電機測試順序
