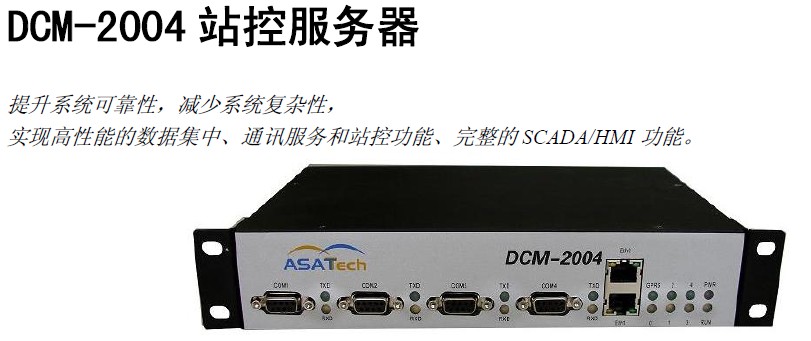

DCM-2004站控服務器

提升系統可靠性，減少系統復雜性，實現高性能的數據集中、通訊服務和站控功能、完整的 SCADA/HMI功能。

產品簡介

DCM2004是有機融合了傳統可編程自動化控制器（PAC）、多網口多串口通訊連接、規約轉換器功能和自動化SCADA/HMI功能的自動化應用服務器裝置。DCM2004基于高標準的電力系統繼電保護裝置標準設計，采用新一代Power PC高性能多核工業處理器、自動化專用操作系統和創新設計的高性能嵌入式防雪崩軟件技術，不但是自動化監控系統傳統解決方案“串口服務器+通訊服務器+后臺系統”的終結者，也是新一代基于網絡、無人值守、遠程集中監控自動化系統的理想選擇。應用DCM2004不僅可以為新建自動化系統節約系統集成和日常運行維護成本，還為綜合自動化系統(如電力系統無人值班變電站綜合自動化)正在進行的升級換代提供了一個真正意義上的開放式可二次開發的平臺。

DCM2004是多功能高性能的自動化系統。其功能強大的嵌入式Power PC處理器，配合自動化專用的操作系統和多功能自動化應用，實現了傳統的終端服務器＋工控機＋操作系統＋組態軟件的所有功能，將原有的以軟硬件集成為核心的自動化系統組成一個有機的整體，減少了中間環節，大大提升了系統的可靠性。DCM2004在傳統自動化系統所具備功能的基礎上還提供了滿足網絡時代自動化應用所需要的功能，如靜態路由、ACL、防火墻等。DCM2004具備強大的網絡設備IED數據集中能力，符合支持網絡功能的IED設備數量越來越多的趨勢。

DCM2004內置創新的單進程多線程自動化專用操作系統，大容量實時數據庫，配合優化的防雪崩處理算法，不但解決了傳統“積木式”自動化軟件結構造成的硬件看門狗失效問題，而且有效地隔離了日益猖獗的病毒、黑客以及內部人員故意或者無心誤操作所導致的網絡安全問題。創新的軟件技術配合高性能Power PC處理器，最大限度地發揮了硬件平臺的性能，使得DCM2004的自動化處理能力可以與最新的工控機(IPC)相媲美。

理想的分布式集控中心解決方案。DCM－2004采用自主開發的DAPHix操作系統有效的解決了系統雪崩和通訊雪崩難題，內置了嵌入式SCADA/HMI和滿足網絡時代自動化應用所需的信息安全功能。它不僅可以取代傳統有人值守自動化現場的基于工控機的解決方案，而且可以和ASATech的DCC主站系統構成完整的分布式控制系統，實現安全的集控中心、自動化設備遠程維護系統、BOT項目運營管理系統等的所有功能，是遠程和無人值守系統的理想自動化解決方案。

上�？婶旊姎饧夹g(shù)有限公司作為業內唯一擁有完整自主知識產權的主流專業公司，長期致力于為電力、石油化工和各行各業提供自動化解決方案和核心產品，我們和合作伙伴一起為客戶提供融合最新的安全、網絡、通訊、嵌入式軟件開發、組態技術與嵌入式硬件平臺的產品和工程服務，解決用戶所面臨的網絡時代的自動化應用需求

ASATech DCM-62XX-DS V2009-4-1

產品特點

高可靠性

• 完全的嵌入式平臺，內置硬件看門狗，完全面向高可靠性應用而設計。用戶可通過切換在不影響系統正常運行的情況下實現系統的故障隔離/處理，提高系統的穩定性。

• 有效的解決了雪崩難題，系統的可靠性大為提升，確保任何情況下被監控設備不會脫離監控狀態。

• 自動化專用的操作系統 DAPHix提升了系統效率，避免了任何未經授權的后臺應用。

• 訪問控制列表 ACL和完整的 FireWall功能，在充分保證通訊自由的同時，確保通訊的安全性。

• 支持內外網不同的網絡安全域和各自的雙網冗余

• 超低功耗，典型功耗 5W

• 可靠性的電子盤，免除了硬盤對振動、電磁兼容性抵抗力差和工作溫度范圍窄等缺點，保護彌足珍貴的通訊數據。

• 支持雙通道和通訊環功能，實時數據庫和歷史數據庫的自動快速同步以及各種系統參數的同步。

功能強大的 SCADA/HMI功能

• 數據采集和監聽功能：除支持各種標準的國際和部頒通訊協議外，還支持1000多種常見繼電保護設備、DCS、測控設備和PLC等設備的通訊協議。除了常規的遙測、遙信、遙控、遙調等非結構數據，還支持SOE、故障、告警等結構化數據。

• 數據轉發：支持各種標準遠動協議和第三方廠商 /設備自定義協議的仿真，支持多通道多主站及冗余客戶端，可實現傳統的雙機雙網，確保事件和信息的唯一性以及命令執行的可靠性。

• 規約轉換:將第三方廠商 /設備協議轉換為所需要的協議，從而可以接到任何支持該協議的設備或者系統中。

• WEB服務：任何操作系統的客戶端（如： IE等瀏覽器）可以實時方便的訪問數據，并且安全的提交控制命令。

• 內置畫面組態 HMI功能：支持擴展 HMI和遠程 HMI并可跨平臺應用，可以方便的實現多站和多層級的 HMI顯示、操作和控制。

• 用戶可以任意的選擇網口和串口進行數據采集

• 支持 Script語言，實現復雜的數學計算和邏輯運算及數據處理

• 提供廣泛的系統虛擬點和用戶自定義虛擬點，用戶可以方便的實現各種特殊控制/操作命令、系統參數及中間結果輸出。

易于使用和維護

• DCM2004充分考慮了用戶的應用習慣和行業現有業務運營的規程要求。內置豐富的 IED設備庫，表格化配置界面，支持配置文件的導入導出和系統在線自診斷/復位功能，在用戶界面、中文支持、技術文檔和聯機幫助方面，充分考慮了產品的易用性。

• 功能強大的規約在線分析功能 – 通過配置管理工具 DAPStudio顯示規約分析結果，方便用戶分析智能設備與 DCM之間的通訊情況。

• 結構緊湊：在標準 1U高度的緊湊空間里，實現了適合客戶自動化應用的多種功能。



ASATech DCM-62XX-DS V2009-4-1

主要規格參數

性能

• 系統點數：5000點（2000遙測/累計量點，3000遙信點），不包括遙控和遙調點

• 最大同時可變點數：每秒遙測變化 1500點;遙信變化 500個

• 最大 IED數：64個（每秒一個采樣周期）；網絡 IED 16個

• 最多轉發通道數：4個通道/8個客戶端

• 每秒數據庫記錄條數：200條/秒（60秒平均），

電子盤配置下

• 數據緩沖：5K點遙測+5K點遙信

• 最大同時運行驅動數量 8個

• 最大應用數 client+server:32個

• 最大應用數 vport:64個(受串口數量限制)



軟件

操作系統：DAPHix 1.5及其以上版本 應用軟件：DAPCore 4.1及其以上版本 配置工具: DAPStudio 4.1.3及其以上版本 開發工具: DAP SDK 1.1及其以上版本 HMI工具: DAPViewer 4.0及其以上版本

硬件

CPU：嵌入式低功耗 Power PC處理器內存：128MB 系統存儲器：板載32M，用于存放應用程序 數據存儲器：44PIN IDE 接口，支持 PIO模式，最大 2GB，用于歷史數據庫的存儲 指示燈：PWR，RUN CONSOLE：RS-232，DB-9F連接器以太網口：2個 10/100M自適應以太網口，帶 LNK

和 ACT狀態指示燈，支持 2.0kV電磁隔離

串口： COM1-4：RS-232/422/485串口，DB-9F連接器，帶RX、TX狀態指示燈，帶隔離和 ESD保護，COM5用于擴展 GPRS或 CDMA模塊，內置。選擇 485模式可跳線設置 120歐終端電阻。

波特率（BPS）：300bps~ 115.2kbps GPRS/CDMA支持：內置 ST CONECTOR，外置天

線方式，包含直接連接天線。SIM卡外置可插拔報警輸出DO：1個（螺絲端子） 電源：標準配置：12–48V直流電源模塊。整機功耗：<10瓦，典型值

環境指標

工作溫度–20°--+70°C（帶 GPRS： -10°-­+60°C）存儲溫度–40°-- +85°C 工作濕度 5-95% RH，無凝結

結構尺寸

235*158*44.5mm

標準 1U高度，適合 19寸機架式安裝。

認證

•系統：中國電力工業電力設備及儀表質量監督檢驗測試中心檢驗報告

•電磁兼容性：IEC61000標準

•通信規約：中國電力工業電力設備及儀表質量監督檢驗測試中心一致性測試檢驗報告



ASATech DCM-62XX-DS V2009-4-1
