一、概述

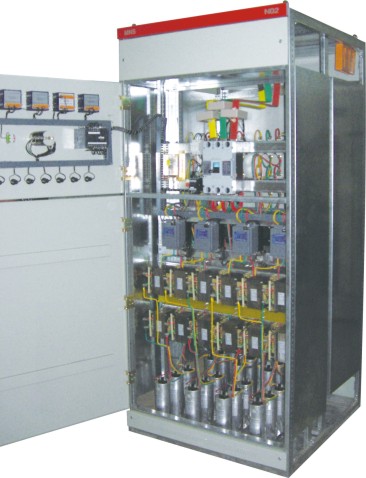

    工業企業中非線性用電設備在運行時會產生大量諧波，從而導致系統損耗增加，嚴重威脅設備正常運行。TSF諧波濾波器以80C196單片機為核心控制器，主回路采用電力半導體晶閘管為無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波器組而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小。分組多級濾波補償可一次到位，對不平衡負載可分相濾波補償。保護措施齊全，自動化程度高，其主要適用于電力系統、礦山、水泥、電氣化鐵路、石油化工、冶金、造船、汽車制造等負載變化大、諧波含量大、沖擊性強的行業。

二、技術特點

1. 兼?zhèn)渲C波濾除及基波無功功率補償功能。

2. 濾除效率較高：可濾除3、5、7、11、13等各次特征諧波，諧波濾除率高達60-80%，采用先進的設計手段，可濾除大部分諧波電流、降低諧波電壓畸變率、消除諧波危害，具有防止諧波放大功能，避免系統諧振。

3. 補償精度高：調整切換容量可使補償精度滿足系統無功變化要求。

4. 保護完備：有短路、過載、過壓、欠壓、缺相等保護；當外部有相關故障時自動退出運行，送電后自動恢復運行。

5. 有效降低系統損耗，有一定節能效果。

三、主要參數

四、訂貨須知

1. 提供必要原始數據（或?qū)崪y值）和所需無功補償容量，實測值包括諧波含量，電流、電壓諧波含量、總畸變率、電壓波動情況等；

2. 負荷電力設備或配電母線的額定電壓及一次接線圖；

3. 負荷電力設備系統狀況，如產生諧波設備類型、電壓、電流、容量、功率因數等；

4. 柜體型號、尺寸與顏色；

5. 其他特殊要求。

   注：若需不知諧波次數、電壓等級和容量的濾波器請咨詢本公司技術人員。

五、原理接線圖

六、型號說明
